这10个功能模块,手把手教你从零设计电商系统

2022-01-23





新公司很快就成立了,你成了新公司的CTO。关于改变世界,目前唯一能确定的是,首先要做一个电商系统。具体要做成什么样,目前还不清楚。你需要与老板讨论业务需求。


  • 你:“咱们要做的业务模式是C2C、B2C还是B2B呢?”

  • 老板:“什么B?什么C?我不懂你说的那些技术名词。”

  • 你:“这么说吧,你要做一个某宝网,还是某东网,还是某848网呢?”

  • 老板:“不都是一样的吗?它们之间有什么区别?你赶紧做一个出来我看看不就知道了?!”



故事发展到这里,作为程序员的你是不是有一种似曾相识的感觉?现实就是,需求永远不明确,永远在变化,唯一不变的只有变化。优秀的程序员适应变化,并且拥抱变化。在需求还不太明确的情况下,比较可行的方案就是,首先搭建不太会发生变化的核心系统,然后尽量简单地实现一个最小化的系统,后续再逐步迭代和完善。


01 设计电商系统的核心流程

接下来,我们一起设计这个电商的核心系统。

遵照软件工程的一般规律,我们先从需求阶段开始。那么,需求分析应该如何做呢?理想情况下,系统分析师或产品经理应该负责完成需求分析的任务。但是,现实中绝大多数情况下,你得到的所谓的“需求”,很有可能就是一两句话。需求分析的工作最终往往是由开发者完成的。

很多项目交付以后,仍需要不断地进行修改和变更,用户不满意,开发者也很痛苦,造成这个问题的根本原因其实就是缺失了需求分析的步骤。所以,为了后续工作能够顺利开展,每位开发者都应该掌握一些用于需求分析的方法。

那么,开发者进行需求分析时应该做些什么呢?这里先不介绍那些做需求分析的方法和理论,只告诉你最重要、最关键的一个点:不要一上来就设计功能,而是先明确下面这两个问题的答案。


  1. 这个系统(或者功能)是给哪些人用的?
  2. 这些人使用这个系统是为了解决什么问题?



这两个问题的答案,我们称之为业务需求。那么,对于我们将要设计的电商系统,其业务需求又是什么呢?如果大家很熟悉电商的业务,那么回答这两个问题应该很容易。

第一个问题,电商系统是给哪些人用的?首先是买东西的人,即“用户”;其次是卖东西的人,即“运营”;还有一个非常重要的角色就是出钱的人,即“管理者”(请记住,在设计任何一个系统的时候,管理者的意见都是非常重要的)。综上所述,电商系统是面向用户、运营和管理者开发的。

第二个问题,用户、运营和管理者使用电商系统分别想要解决什么问题?这个也很容易回答,用户为了买东西,运营为了卖东西,管理者需要通过系统了解自己所得的收益。

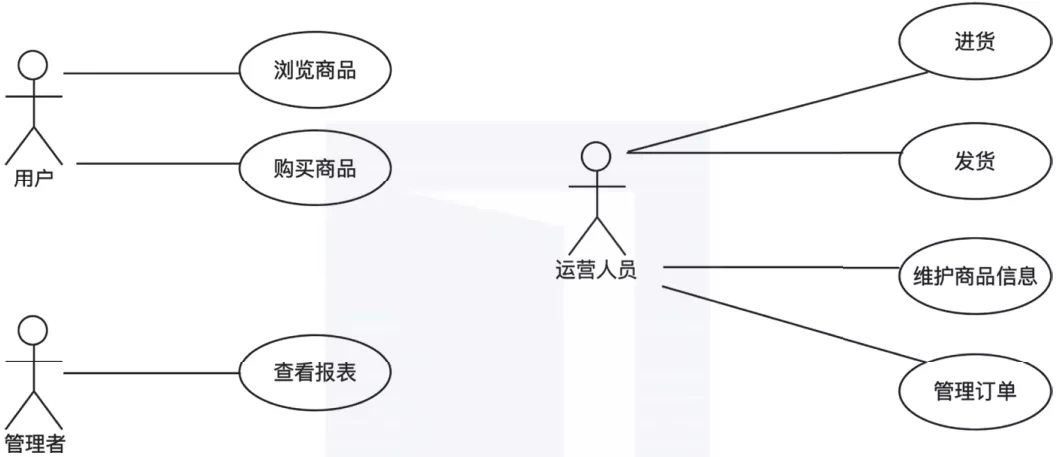

这两个问题的答案,或者说业务需求,稍加细化后,可以用图1-1进行清晰的表述。

▲图1-1 电商系统用例图

图1-1在UML(统一建模语言)中称为用例图(Use Case),是我们进行需求分析的时候所要画的第一张图。用例图可用于回答业务需求中的两个关键问题,即这个系统给谁用?他们用这个系统是为了解决什么问题?

一般来说,业务需求与我们要设计的系统关系不大。为什么这么说呢?因为我们将图1-1中的用例,放在传统的商业企业(比如,一个小杂货铺、一个线下实体商场或商店,或者一个做电视购物的公司)中也是适用的,所以,做业务需求的主要目的是理清楚业务场景是怎样的。

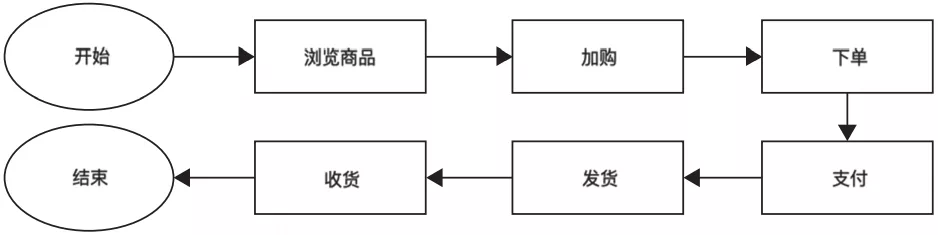

下面就来分析电商系统的业务流程。很显然,电商系统最主要的业务流程,一定是购物流程。购物流程很简单,具体流程如图1-2所示。

所有电商的购物流程几乎都是如此,下面就来分析一下这个流程。

▲图1-2 电商系统购物流程图

流程从用户选购商品开始,用户首先在App中浏览商品,找到心仪的商品之后,把商品添加到购物车,选完商品之后,打开购物车,提交订单。下单结算之后,用户就可以支付了。支付成功后,运营人员会为已经支付的订单发货,为用户邮寄相应的商品。最后,用户收到商品并确认收货。至此,一个完整的购物流程就结束了。


02 根据流程划分功能模块

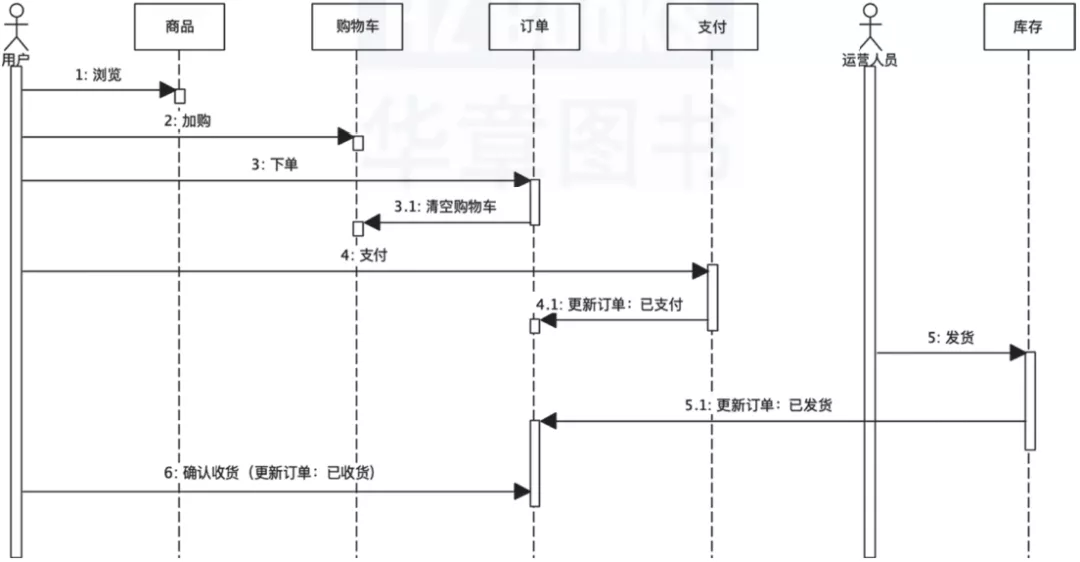

接下来,我们再进一步细化电商购物的业务流程,看一下电商系统是如何实现该流程的。图1-3所示的是细化之后的电商系统购物流程时序图(Sequence Diagram)。

▲图1-3 电商系统购物流程时序图

下面就来详细讲解图1-3所示的时序图中的各个步骤。


  1. 用户浏览商品,这个步骤需要通过一个商品模块来展示商品详情页,用户可以从中获取所浏览商品的详细介绍和价格等信息。
  2. 然后,用户把选好的商品加入购物车,这个步骤需要使用一个购物车模块来维护用户购物车中的商品。
  3. 接下来是用户下单,这个步骤需要基于一个订单模块来创建新订单。订单创建好了之后,系统需要把订单中的商品从购物车中删减掉。
  4. 订单创建完成后,系统需要引导用户付款,即发起支付流程,可通过一个支付模块来实现支付功能,用户成功完成支付之后,系统需要把订单的状态变更为“已支付”。
  5. 成功支付之后,运营人员就可以发货了,发货之后,系统需要扣减对应商品的库存数量,这个步骤需要基于一个库存模块来实现库存数量的变更,同时系统还需要把订单状态变更为“已发货”。
  6. 最后,用户收到商品,在系统中确认收货,系统需要把订单状态变更为“已收货”,流程结束。



这个流程涉及5大功能模块,即商品、购物车、订单、支付和库存,这5大模块就是一个电商系统中的核心功能模块。

当然,仅有这5个模块是不够的,因为我们只分析了“购物”这个最主要的流程,并没有完全涵盖业务需求中的全部用例,比如,运营人员进货、管理者查看报表等还没有覆盖到。

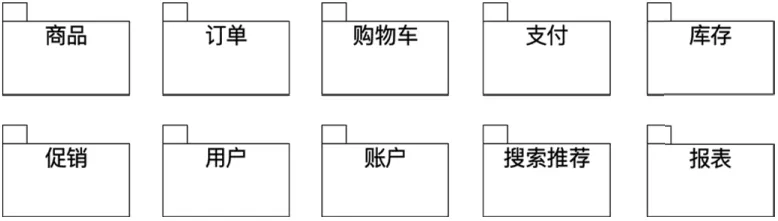

相比购物流程,剩下的几个用例和流程都相对简单一些,我们可以采用同样的方法来分析其他的功能模块。这里将省略分析过程,直接给出我们所要实现的电商系统的功能模块划分(如图1-4所示)。

▲图1-4 电商系统功能模块划分

图1-4使用了UML中的包图(Package Diagram)来表示电商系统的功能模块。

整个系统按照功能,可以划分为10个模块,除了购物流程中涉及的商品、订单、购物车、支付和库存这5个模块之外,还补充了促销、用户、账户、搜索推荐和报表这5个模块,这些都是构建一个电商系统必不可少的功能模块。下面就来逐一说明每个模块需要实现的功能。


  1. 商品:维护和展示商品的相关信息。
  2. 订单:维护订单信息和订单状态,计算订单金额。
  3. 购物车:维护用户购物车中商品的信息。
  4. 支付:负责与系统内外部的支付渠道对接,实现支付功能。
  5. 库存:维护商品的库存信息。
  6. 促销:制定促销规则,计算促销优惠信息。
  7. 用户:维护系统的用户信息,注意,用户模块是一个业务模块,一般不负责用户的登录和认证,这是两个完全不同的功能。
  8. 账户:账户模块负责维护用户的账户信息。
  9. 搜索推荐:提供商品搜索功能,并负责各种商品列表页和促销页的组织和展示,简单地说就是,搜索推荐决定用户优先看到哪些商品。
  10. 报表:实现数据统计和分析功能,生成报表,为管理者进行经营分析和决策提供数据信息。



这里需要特别说明的是,促销模块是电商系统中最复杂的一个模块。各种优惠券、满减、返现等促销规则,每一条都非常复杂,再加上这些规则往往还要叠加计算,有时甚至会复杂到连制定促销规则的人都算不清楚。

所有电商公司无一例外都曾因为促销规则制定失误,导致商品实际售价远低于成本价,使公司受到一定程度的损失。尽管如此,五花八门的促销活动依然是提升销量最有效的手段,因此需要充分利用。

作为电商系统的设计者,我们需要把促销规则的变化和复杂性控制在促销模块内部,不能因为一个促销模块而导致整个电商系统都变得非常复杂,否则设计和实现将会很难。

一种可行的做法是,把促销模块与其他模块的接口设计得相对简单和固定,这样系统的其他模块就不会因为新的促销规则改变而随之进行改变。

在创建订单时,订单模块需要把商品和价格信息传给促销模块,促销模块返回一个可以使用的促销列表,用户选择对应的促销和优惠,订单模块把商品、价格、促销优惠等信息,再次传给促销模块,促销模块再返回促销之后的价格。在最终生成的订单中,系统只需要记录订单使用了哪几种促销规则,以及最终的促销价格就可以了。

这样,无论促销模块如何变化,订单和其他模块的业务逻辑都不需要随之改变。

至此,我们就完成了一个电商系统的概要设计,大家对电商系统应该也有了一个初步的了解。


03 小结

下面就来回顾一下一个电商系统的设计中所包含的核心要点。

首先,电商系统面向的角色是:用户、运营人员和管理者。这三个角色对电商系统的需求是:用户通过系统来购物,运营人员负责商品的销售,管理者关注系统中的经营数据。

电商系统最核心的流程是用户购物的流程,购物流程从用户浏览选购商品开始,加购、下单、支付、运营人员发货、用户确认收货,至此电商系统的购物流程结束。

细化这个流程之后,我们可以分析出支撑这个流程的核心功能模块:商品、订单、购物车、支付和库存。除此之外,一个完整的电商系统还包括促销、用户、账户、搜索推荐和报表这些必备的功能模块。

作为一名开发者,在做需求分析的时候,需要把握的一个要点是:不要一上来就设计功能,而是要先理清业务需求。这也是本文反复强调的两个问题:这个系统是给哪些人用的?他们分别用这个系统来解决什么问题?这样就可以确保做出来的系统大体上不会偏离用户的预期。

最后,在讲解系统功能模块划分的时候,介绍了一个能够有效降低系统复杂度的设计经验。那就是,如果系统业务是复杂而多变的,那么请尽量识别出这部分复杂业务的边界,将复杂业务控制在一个模块内部,从而避免将这种复杂度扩散到整个系统中去。
